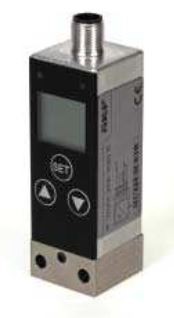

Druckschalter DSC1

Bei der Produktserie DSC handelt es sich um elektronische Druckschalter mit integrierter Digitalanzeige zur Relativ-Druckmessung. Diese sind in drei verschiedenen Ausführungen lieferbar. Vorrangig werden sie für die Drucküberwachung eingesetzt und können je nach Ausführung aber auch Kontrollfunktionen übernehmen. Druckschaltpunkte, Druckanzeige sowie Schaltlogik lassen sich einfach einstellen und programmieren.

Der Systemdruck kann in den Druckeinheiten bar, PSi und Mpa angezeigt werden. Zwei voneinander unabhängig programmierbare Signalausgänge sind sowohl als Schließer (NO) als auch als Öffner (NC) einsetzbar.

Aufbau DSC1

Die Druckschalter DSC1 eignen sich für steigende und fallende Drücke von 0 bis 40 bar in 0,2-bar-Schritten. Ihr Gehäuse besteht aus Edelstahl, das Bedienfeld aus Polycarbonat. Die Werte werden auf einem hintergrundbeleuchteten vierstelligen Flüssigkristalldisplay per LED angezeigt. Der elektrische Anschluss erfolgt über einen M12x1-Steckverbinder (IP 65), der hydraulische Anschluss über ein Innengewinde der Größe G1/8. Der DSC1 kann in den Modi Schaltpunkt-, Hystere- oder Fensterfunktion betrieben werden und ist für jeden Ausgang getrennt programmierbar.

Eigenschaften

• Zugriffsschutz codierbar
• Digital- und Analogausgang
• UL-Zulassung
