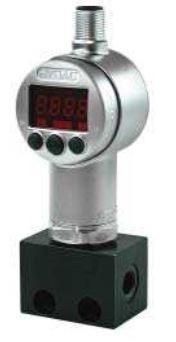

Druckschalter DSC3

Bei der Produktserie DSC handelt es sich um elektronische Druckschalter mit integrierter Digitalanzeige zur Relativ-Druckmessung. Diese sind in drei verschiedenen Ausführungen lieferbar. Vorrangig werden sie für die Drucküberwachung eingesetzt und können je nach Ausführung aber auch Kontrollfunktionen übernehmen. Druckschaltpunkte, Druckanzeige sowie Schaltlogik lassen sich einfach einstellen und programmieren.

Der Systemdruck kann in den Druckeinheiten bar, PSi und Mpa angezeigt werden. Zwei voneinander unabhängig programmierbare Signalausgänge sind sowohl als Schließer (NO) als auch als Öffner (NC) einsetzbar.

Aufbau DSC3

Die Druckschalter DSC3 aus Kunststoff eignen sich für steigende und fallende Drücke von 1 bis 100 bar in 0,5-bar-Schritten. Ihr Display ist als drehbare vierstellige Digitalanzeige ausgeführt. Der elektrische Anschluss erfolgt über einen M12x1-Steckverbinder (IP 67), der hydraulische über ein T-STück mit zwei Innengewinden der Größe G1/8. Damit kann der DSC3 ideal in eine Schmierleitung integriert werden. Zu betreiben ist er in den Modi Schaltpunkt- oder Fensterfunktion, er ist für jeden Ausgang getrennt programmierbar.

Eigenschaften

• Programmiersperre zum Schutz gegen unerlaubte Geräteverstellung
• Schaltanzeige durch LED
